מה ההבדל בין ASME B16.47 סדרה A וסדרה B אוגנים

ASME B16.47 מכסה דירוגי לחץ-טמפרטורה, חומרים, מידות, סובלנות, סימון ובדיקות עבור אוגני צינור בגדלים NPS 26 עד NPS 60.

כלולים אוגנים עם ייעודים בדרגות דירוג 75, 150, 300, 400, 600 ו-900 עם דרישות שניתנו ביחידות SI (מטריות) וגם ביחידות המקובלות בארה"ב, עם קוטר

של ברגים וחורי ברגי אוגן מבוטא ביחידות אינץ'.

תקן זה מוגבל ל

(א) אוגנים עשויים מחומרים יצוקים או מזויפים.

(ב) אוגנים עיוורים עשויים מחומרי יצוק, מזויפים או לוחות.

כמו כן נכללות בתקן זה דרישות והמלצות לגבי הברגת אוגן, אטמי אוגן ומפרקי אוגן.

ASME B16.47 מספק שתי סדרות של מידות אוגן.

סדרה A מציינת מידות אוגן עבור אוגנים לשימוש כללי. סדרה B מציינת מידות אוגן עבור אוגנים קומפקטיים שברוב המקרים יש להם קוטר מעגל ברגים קטן יותר מאשר אוגנים מסדרה A.

שתי סדרות האוגנים הללו, באופן כללי, אינן ניתנות להחלפה. על המשתמש להכיר בכך שחלק מהשסתומים עם אוגן, ציוד המוברג בין אוגנים וציוד מאוגן עשויים להיות תואמים רק לסדרה אחת של אוגנים אלה.

ASME B16.5	תקן ASME B16.5 מכסה אוגני צינורות פלדה ואביזרי אוגן מ-NPS 1/2 עד NPS 24 מטר/אינץ' בדרגת לחץ 150 עד לדרגה 2500. הוא מכסה דירוגי לחץ-טמפרטורה, חומרים, מידות, סובלנות, סימון, בדיקה ושיטות של ייעוד פתחים עבור אוגני צינור ואביזרים מאוגנים.
ASME B16.47	עבור גדלים גדולים יותר, תקן ASME B16.47 מכסה דירוגי לחץ-טמפרטורה, חומרים, מידות, סובלנות, סימון ובדיקות עבור אוגני צינור בגדלים NPS 26 עד NPS 60 ובדירוגים 75, 150, 300, 400, 600, ו 900.

ASME B16.47 סדרה A	ASME B16.47 סדרה B
אוגני MSS SP-44 מיועדים כאוגני ASME B16.47 Series A	אוגני API 605 מיועדים כאוגני ASME B16.47 מסדרה B
אוגני ASME B16 47 מסדרה A הם הרבה יותר עבים, כבדים וחזקים יותר מאוגנים מסדרה B באותו גודל ודירוג לחץ ולכן יכולים לעמוד בעומס חיצוני יותר מאשר מסוג סדרה B.	אוגנים מסדרה B של ASME B16.47 זקוקים ליותר מחברים אבל קטנים יותר (ברגים ואומים) מאשר אוגנים מסדרה A ויש להם קוטר מעגל ברגים קטן יותר מזה של אוגנים מסדרה A.
שני התקנים מסדרה A וגם מסדרה B מגדירים אוגני צוואר ריתוך ואוגנים עיוורים בסוג פנים מוגבהים (RF) אך רק סדרה A מגדירה אוגני מפרקים מסוג טבעת (RTJ) מ-Class 300 עד Class 900 במסגרת תקן זה.
מנקודת מבט מסחרית, אוגנים מסדרה A של ASME B16.47 יקרים יותר מאוגני ASME B16 47 מסדרה B.
רוב משתמשי הצנרת או המתכננים עשויים לבחור באוגנים מסדרה A עבור הצינור או הציוד החדשים.	אבל אם אתה עושה שיפוץ, עבודת החלפה או עיצוב צנרת לא קריטי, אוגנים מסדרה B פופולריים יותר.

מה ההבדל בין ASME B16.47 ו-16.45 Flanges?

תקן ASME B16.5 מכסה אוגני צינורות פלדה ואביזרי אוגן מ-NPS 1/2 עד NPS 24 מטר/אינץ' בדרגת לחץ 150 עד לדרגה 2500. הוא מכסה דירוגי לחץ-טמפרטורה, חומרים, מידות, סובלנות, סימון, בדיקה ושיטות של ייעוד פתחים עבור אוגני צינור ואביזרים מאוגנים. שני אוגנים חשובים מאוד כמו אוגן צוואר ריתוך ואוגנים עיוורים נמצאים בשימוש נפוץ מאוד במערכות צנרת. המונח "B16.5" או "B16 5" משמש להחלפה ומתייחס לאותו תקן. עם זאת, ASME B16 5 (ANSI B16 5) הסטנדרטי מכסה רק גודל של עד 24 אינץ'. עבור גדלים גדולים יותר, תקן ASME B16.47 מכסה דירוגי לחץ-טמפרטורה, חומרים, מידות, סובלנות, סימון ובדיקות עבור אוגני צינור בגדלים NPS 26 עד NPS 60 ובדירוגים 75, 150, 300, 400, 600, ו 900.

מסקנות:

צוואר ריתוך סטנדרטי, החלקה, עיוור וכו' מכוסים בתקן B16.5 עבור צינורות עד 24 אינץ' נומינליים. גדלים 26" ומעלה מכוסים על ידי B16.47 סדרה A או סדרה B עבור צוואר ריתוך ואוגנים עיוורים. אוגן מסדרה A הוא כבד יותר, עבה יותר ועולה יותר, בעוד לאוגן מסדרה B יש יותר חורי ברגים והוא זול יותר קל יותר מסדרה A. אוגן API605 ואוגן מסדרה B הם אותו הדבר.

ראה מסמכים להלן להשוואה של גדלי אוגנים בשני תקנים עיקריים (B16.5 ו-B16.47)

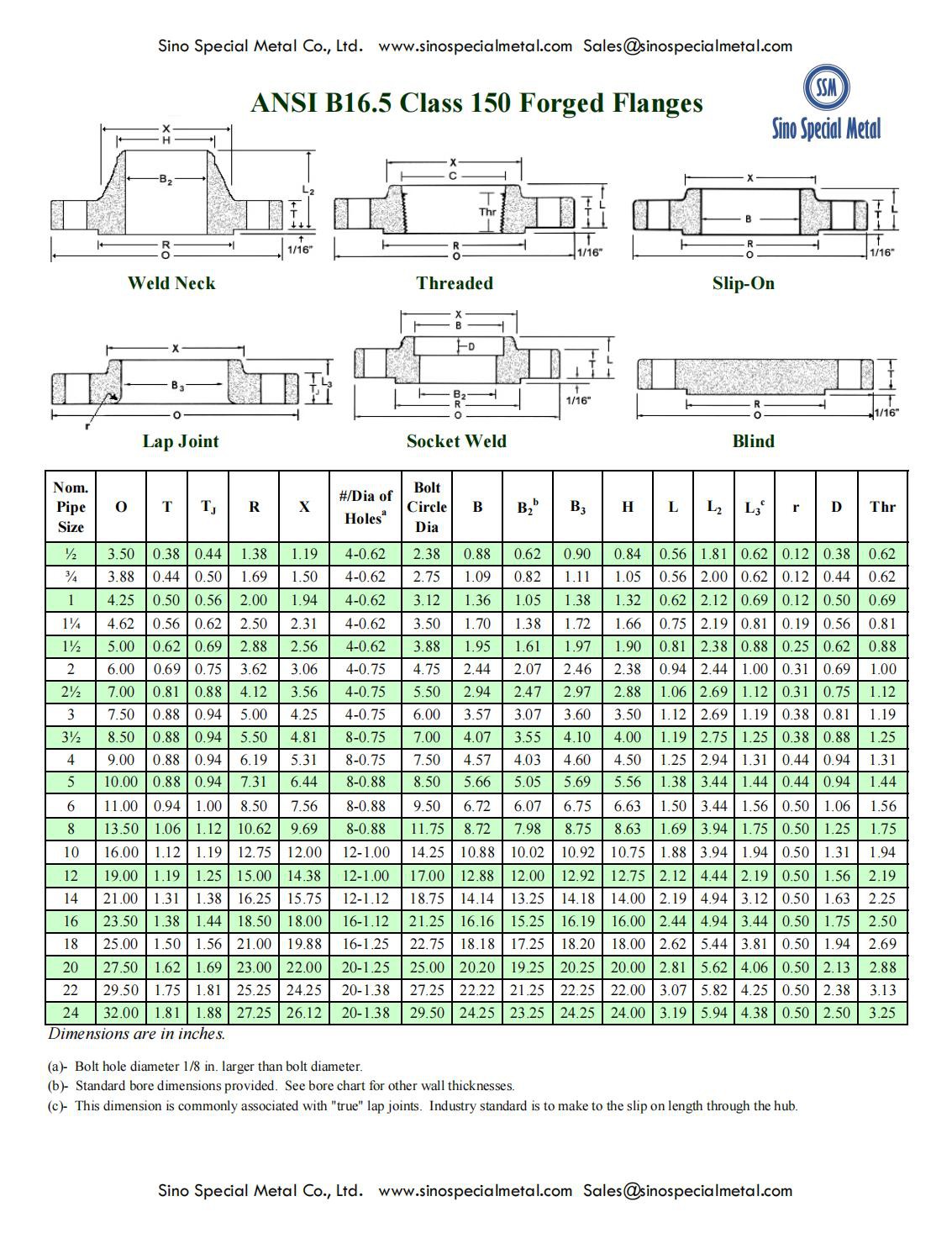

מידות אוגן לפי תקן ASME B 16 5 עבור 150# אוגן צוואר ריתוך, אוגן עיוור, Slipon, Socketweld ו-Lapjoint אוגן

מידות אוגן לפי ASME B16 47 סדרה A עבור 150# ריתוך ואוגן עיוור

מידות אוגן בהתאם לתקן ASME B 16.47 סדרה B עבור צוואר ריתוך #150 ואוגן עיוור
